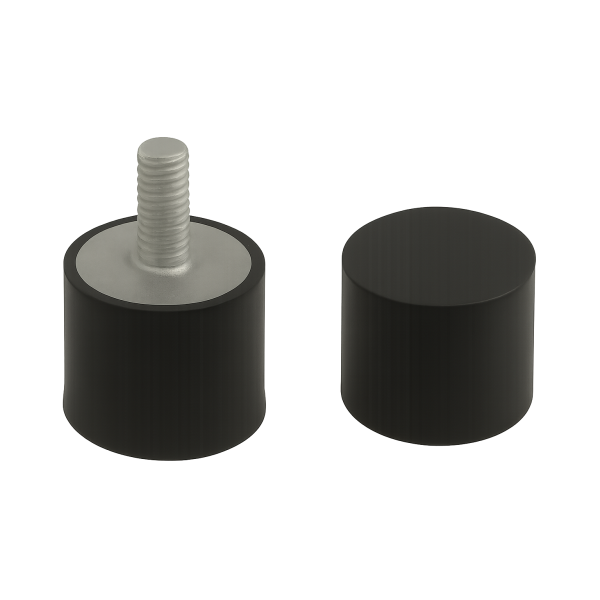

Gummi-Metall-Puffer Typ D – elastischer Anschlagpuffer für Maschinen, Geräte und Anlagen
Der Gummi-Metall-Puffer Typ D ist ein kompaktes Schwingungs- und Stoßdämpfungselement für industrielle Anwendungen. Er kombiniert die Elastizität von Gummi mit der Festigkeit von Metall und dient zur Begrenzung von Bewegungen oder zur Dämpfung von Vibrationen. Das einseitige Außengewinde ermöglicht eine schnelle Montage, während die gegenüberliegende Gummifläche direkt als Anschlag oder Kontaktfläche verwendet werden kann.
Aufbau und Werkstoffe
Der Puffer besteht aus einem zylindrischen Elastomerkörper, der durch Vulkanisation fest mit einem Metallbolzen verbunden ist. Diese Verbindung gewährleistet eine dauerhafte Haftung zwischen Gummi und Metall, auch unter Dauerlast. Standardmäßig bestehen die Metallteile aus verzinktem Stahl (St 37) und der Gummikörper aus Naturkautschuk (NR) mit mittlerer Härte (55 ShA). Für besondere Anforderungen stehen Varianten mit Edelstahl (VA) oder anderen Elastomeren wie NBR (ölbeständig), CR (witterungsbeständig) und EPDM (ozonbeständig) zur Verfügung.
Technische Daten
• Durchmesser: 6 – 150 mm
• Höhe: 7 – 75 mm
• Gewinde: M3 – M16 (Außengewinde)
• Gummi: NR 55 ShA ± 5 (Standard), optional NBR/CR/EPDM
• Metallteile: verzinkter Stahl (St 37) oder Edelstahl (VA)
• Temperaturbereich: −30 °C bis +80 °C (NR) / −25 °C bis +100 °C (NBR)
• Härtegrade: 30 – 90 ShA (auf Anfrage)
• Belastung: Druck, Stoß, Scherung
• Farbe: schwarz
Funktion und Wirkungsweise
Der Puffer nimmt Stöße und Vibrationen auf, indem der elastische Körper sich verformt und die Energie in Wärme umwandelt. So werden Körperschall und mechanische Belastungen auf angrenzende Bauteile reduziert. Die Gummiseite fungiert als Anschlagfläche und begrenzte Bewegungen sanft – etwa in Endlagen von Achsen, Klappen oder Führungselementen. Durch die robuste Metallverbindung bleibt die Dämpfungsleistung über lange Zeit konstant.
Einsatzbereiche
• Maschinen- und Anlagenbau
• Pumpen, Verdichter und Ventilatoren
• Elektro- und Gerätebau
• Kälte- und Klimatechnik
• Fahrzeug- und Landmaschinenbau
• Endlagendämpfer, Maschinen- und Gerätefüße
• Bauwesen und stationäre Aggregate
Montage und Anwendung
Der Typ D lässt sich einfach über das Außengewinde montieren – direkt in Bohrungen, Platten oder Halterungen. Eine planebene Auflagefläche sorgt für gleichmäßige Kraftverteilung. Je nach Einsatzart kann der Puffer vertikal oder horizontal eingesetzt werden. Er eignet sich besonders für Bereiche, in denen Bewegungen mechanisch begrenzt oder Energie abgebaut werden sollen.
Praxisbeispiel
In einer Verpackungsmaschine wurden Typ D-Puffer als Endlagendämpfer verwendet, um den Aufprall beweglicher Komponenten abzufedern. Die Geräuschentwicklung sank spürbar, gleichzeitig wurden Rahmen und Führungselemente geschont. Auch bei Pumpen und Klimageräten bewährt sich die elastische Anschlagfläche, da sie Vibrationen effektiv entkoppelt.
Qualität und Fertigung
Jeder Puffer wird nach ISO 9001 gefertigt und auf Maßhaltigkeit, Härte und Haftfestigkeit zwischen Gummi und Metall geprüft. Die Materialien sind REACH- und RoHS-konform, frei von lösungsmittelhaltigen Weichmachern und umweltgerecht verarbeitet. Durch den präzisen Vulkanisationsprozess entsteht eine dauerhafte Verbindung, die auch bei Dauerbelastung nicht nachgibt.
Nachhaltigkeit und Wirtschaftlichkeit
Die lange Lebensdauer und Wartungsfreiheit des Gummi-Metall-Puffers tragen zur Ressourcenschonung und Kosteneffizienz bei. Er reduziert den Verschleiß an Maschinenkomponenten und verlängert deren Wartungsintervalle. Durch recyclingfähige Materialien und umweltfreundliche Produktion ist er auch ökologisch eine nachhaltige Lösung.
Zusammenfassung
Der Gummi-Metall-Puffer Typ D mit einseitigem Außengewinde und Gummiseite ist ein effektives Anschlag- und Schwingungselement für Maschinen, Pumpen und Geräte. Er reduziert Vibrationen, schützt Baugruppen und sorgt für einen ruhigeren Betrieb. Mit verschiedenen Härtegraden, Werkstoffen und Abmessungen ist er vielseitig einsetzbar und eine bewährte Lösung für den industriellen Alltag.
